STA802零序電流互感器
2013-09-12

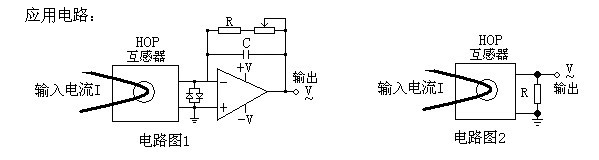

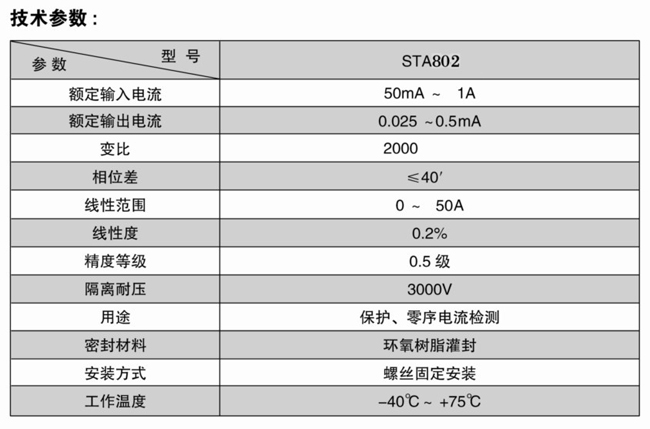

圖1:電容C濾波使用1000P左右。圖中運算放大器為OP07系列，運算放大器的電源電壓通常取±15V或±12V。圖1中反饋電阻R要求溫度系數優于50ppm/℃。 輸出電壓= 輸出I*R，另外可調電阻進行微調，以達到輸出電壓的精度。 注意事項：此電路中運放輸入電流在10.5mA以內,超過10.5mA時運放輸出電壓會嚴重失真! 圖2: 負載電阻推薦<500歐，輸出= 輸出I*R。輸出并負載后相移會變大，相移變化的數值與負載電阻值有關。如不考慮相移，輸出采樣電壓最大為1Vac 注意事項：此電路中R的功率及溫度系數應合理選擇,要求溫度系數優于50ppm/℃! 以上參數均為工頻50Hz使用狀態時的參數值。相移為負載0歐時的測量值。 使用頻率范圍指互感器應用于固定的頻率值的使用范圍。
